ABSCHIRM MATERIALIEN
Eigenschaften + Anwendung

Die Haftzugfestigkeit dient als Kennwert für die Haftung von Schichten auf einem Untergrund. Unsere Abschirmfarben sind innen, aussen, unter Putz und vielem mehr anwendbar. Und nach der Abschirmfarbe kommen verschiedenste Deckbeschichtungen zum Einsatz. Die häufige Frage lautet dann: welcher Beschichtungstyp haftet auf welcher Abschirmfarbe?

PRÜFUNGSVERFAHREN

Die Haftzugfestigkeit nach ASTM D4541, ISO 4624, DIN EN 13813 wird unter definierten Bedingungen (Messfläche, Abzugsgeschwindigkeit, usw.) ermittelt. Eine Zugprüfmaschine zieht den aufgeklebten Stempel gleichmäßig langsam bis zum Abriss ab. Die Haftzugfestigkeit kann nie höher liegen als die Eigenfestigkeit der einzelnen Komponenten, im Verbund ist immer das schwächste Glied maßgebend.

UNSERE EMPFEHLUNG

Da wir unsere Abschirmfarben weltweit verkaufen, ist es uns nicht möglich alle Varianten an Deckbeschichtungen konkret benennen und zu testen. Daher ist zwingend zu beachten, dass die Anwendung und Verarbeitung außerhalb unseres Einflusses liegt. Nachfolgende Tabelle solle eine Hilfestellung als Information sein, es kann keine Haftung aus folgender Tabelle abgeleitet werden. Wir empfehlen ausdrücklich bei Unsicherheit vor Ort einen Versuchsanstrich auf einer Testfläche vorzunehmen.

Nachfolgend eine Tabelle welche Hinweise gibt, welche Beschichtungstypen (Farben, Putze, Spachteln) grundsätzlich mit welcher Abschirmfarbe kompatibel sein sollten:

EINFACHE VERARBEITUNG

Unsere Abschirmfarben sind sehr flexibel und universell einsetzbar. Ein Vorteil im Vergleich zu Tapeten, Vliesen oder Geweben ist die einfache farbtypische Verarbeitung. Jeder Maler kann unsere Abschirmfarben ohne spezielles Fachwissen oder Schulung fachgerecht mit nur einer Malerrolle verarbeiten. Auch ein Airless aufbringen mit entsprechender Sprühvorrichtung ist problemlos möglich.

KORROSIONSBESTÄNDIGKEIT

Viele Abschirmprodukte aus Metallen sind nicht korrosionsbeständig. Unsere Abschirmfarben enthalten keine Metalle, sondern eine Mischung aus Kohlenstoffen. Diese sind chemisch stabil und auch in feuchter Umgebung dauerhaft korrosionsbeständig.

EMISSIONEN VOC / PAK

YShield lässt den VOC-Wert (flüchtige organische Verbindungen) und PAK-Wert (Polyzyklische aromatische Kohlenwasserstoffe) vom TÜV-SÜD prüfen.

1. Der aktuelle gesetzliche VOC-Höchstwert liegt bei 30 g/l, unsere Abschirmfarben enthalten nur 0,1 g/l bis 1 g/l.
2. Der empfohlene PAK-Höchstwert (für Kategorie 1) liegt bei 0,2 mg/kg. Unsere Abschirmfarben haben 0,002 mg/kg und liegen damit sogar um das 100-fache unter der aktuellen Empfehlung für Kinderspielzeug.

KONSERVIERUNG

Jede wässrige Farbe muss konserviert werden. Oft umstritten sind Isothiazolinon-Verbindungen, welche sich jedoch nur auf CIT bezieht und dieses ist in unseren Farben nicht enthalten. Eine Konservierung wie in Ökofarben mit BIT/Silber lehnen wir ab, da wir kein Nanosilber einsetzen möchten.

Unsere Konservierung mit MIT/BIT hat ein sehr geringes allergenes Potential, was uns viele MCS-Kunden bestätigen. Und wenn zwingend eine Abschirmfarbe nowendig ist welche zu 100% frei von Konservierungsmittel ist, so haben wir auch hierfür mit unsere Abschirmfarbe HSF64 eine wunderbare Alternative.

ZUKUNFTSSICHERHEIT

Aufgrund der farbentypischen vollflächigen Schirmung ohne Löcher, bieten unsere Abschirmfarben eine nahezu lineare Schirmdämpfung bis in sehr hohe Frequenzbereiche, ohne Vorzugsrichtung der Polarisierung. Dies würde geprüft bis 18 GHz und damit sind unsere Abschirmfarben sehr zukunftssicher.

AUSGEWÄHLTE INHALTSSTOFFE

Unsere Abschirmfarben enthalten keine Lösemittel, Weichmacher oder andere problematische Inhaltsstoffe. Alle Inhaltsstoffe wurden unabhängig vom Preis, ausschließlich aufgrund deren Unbedenklichkeit und hohen Qualität ausgewählt.

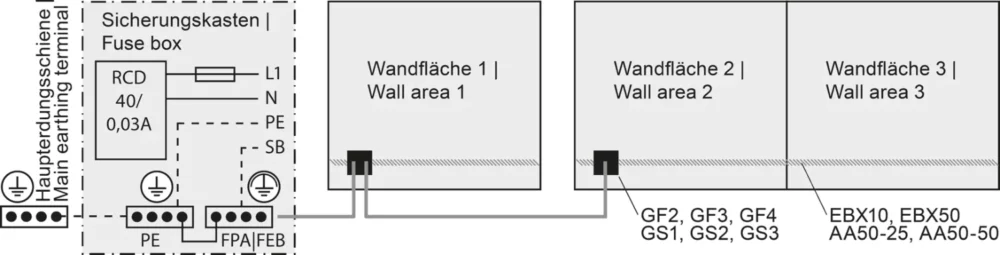

ERDUNGSVORSCHRIFT

Informationen und Produkte zur notwendigen Erdung haben wir in der Shopkategorie Erdung verlinkt. Siehe auch den Tab “Elektrotechnik”.

VERARBEITUNGSHINWEISE

Detaillierte Verarbeitungshinweise sind direkt bei den Abschirmfarben im Shop und den verlinkten technischen Merkblättern auf den entsprechenden Produktseiten zu finden.

Abschirmstoffe verlieren beim Waschen und bei Bewegung die Schirmdämpfung. Da viele falsche Gerüchte im Umlauf sind veröffentlichen wir den neunten Waschtest von YShield vom August 2016.

Waschgang

YShield hat alle am Markt bekannten Stoffe 50 mal bei 30 °C gewaschen. Es wurde auf 2 Waschmaschinen parallel gewaschen (BOSCH und SAMSUNG) und die Werte gemittelt. Als Waschmittel wurde ein für Silberstoffe geeignetes Waschmittel verwendet.

Messverfahren

Interessant am Messverfahren nach ASTM D4935-10 ist, dass radial gemessen wird, also in allen Polarisationsrichtungen, dies kommt der Realität am nächsten! Mit TEM-Messzellen ist es möglich von 30 MHz bis 18 GHz in einem Durchgang messen.

Erläuterung zur nachfolgenden Schirmdämpfungsgrafik: Der orange Balken ist die ursprüngliche Schirmdämpfung ohne Waschvorgang. Die Legende links neben der Skala stellt die Schirmdämpfung in dB bei 1 GHz dar. Jeder weitere Balken steht für “nach 10 Waschgängen”.

Ergebnis bei 30 °C Waschtemperatur

Fazit zur Waschbeständigkeit

Alle unsere Abschirmstoffe schaffen ein gutes bis sehr gutes Ergebnis bei 30 °C Waschtemperatur. Dies liegt daran dass wir im Laufe der Jahre alle unstabilen Stoffe aus dem Sortiment genommen haben. Bei vielen Abschirmstoffen vom Mitbewerb (nicht im Diagramm) sprechen die Meßwerte eine sehr deutlich Sprache. Wir hatten Stoffe zur Hand welche nach nur 2-3 Waschgängen von 30 dB auf 7 dB abfielen. Sind höhere Waschtemperaturen notwendig so sollte diese bei uns angefragt werden.

Tipps zu Abschirmstoffen

• Waschmittel: Y-SHIELD hat im Laufe von 9 Waschtests viele verschiedene Waschmittel getestet (billige, ökologische, flüssige, pulverförmige, usw.). Katastrophal für die Schirmdämpfung von Abschirmstoffen sind vor allem Enzyme, Aufheller, Duftstoffe, uvm.. Wir empfehlen grundsätzlich das Waschmittel TEXCARE da dieses Abschirmstoffe sehr schont und auch für Allergiker bestens geeignet ist.
• Trocknen: Am Besten zum Trocknen nur aufhängen da die hohen Temperaturen im Trockner die Abschirmstoffe zerstören. Wenn unbedingt ein Trockner verwendet werden muss, dann ausschließlich nur kalt lüften.
• Bügeln: Ganz eindeutig: bitte nicht bügeln! Wenn bügeln jedoch zwingend notwendig ist (da zB. unser Abschirmstoff Naturell der sehr stark knittert), dann unbedingt mit möglichst wenig Temperatur bei Stufe 1 und auch wenig Dampf.

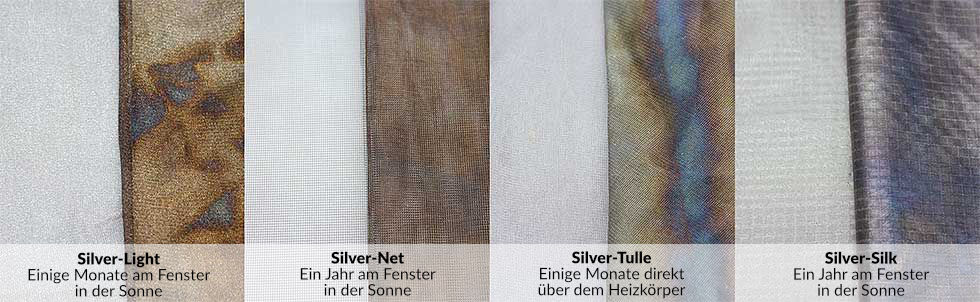

Typische Verfärbungen

Stoffe mit Silberfäden verfärben sich im Lauf der Zeit! Teilweise sind Stoffe schon verfärbt, wenn wir sie vom Hersteller bekommen! Dieser Vorgang ist bei Silber absolut normal. Gründe dafür sind Sonneneinstrahlung, Hitze vom Heizkörper, Putzwasserspritzer, Schweiß, usw.. Verfärbte Stellen beeinflussen die Abschirmwirkung (Schirmdämpfung) nicht und sind kein Qualitätsmangel!

Wenn Sie eine Verfärbung nicht akzeptieren können, finden Sie in im Shop diverse Stoffe, die sich nicht verfärben können bei damit automatisch verbundener deutlich niedrigerer Schirmdämpfung. Folgend ein paar Beispiele wie solche Verfärbungen (im schlimmsten Fall) aussehen können:

Haltbarkeit

Stoffe mit ungeschützten Silberfäden (Silver-Tulle, Silver-Elastic, Silver-Silk) haben eine begrenzte Haltbarkeit. Die Lebensdauer hängt im Grunde von der Häufigkeit der Bewegung ab.

1. Waschen: Regelmäßiges Waschen mit geeignetem Waschmittel 30°C ist kein Problem, siehe Waschtest.
2. Vorhänge: Auch ein Vorhang aus Silberstoffen wird jahrelang halten, wenn er nicht jeden Tag 10x aufgezogen und zugezogen wird.
3. Baldachine: Baldachine halten länger wenn sie nicht täglich zum Bettenmachen komplett weggehängt, also bewegt werden. Täglich auf Reisen im Koffer überleben Silberbaldachine nur wenige Monate. Alternative: Baldachine aus Naturell halten massiv länger, da die Silberfäden isoliert und zusätzlich umwickelt sind. Auf Reisen verwenden Sie unsere Decke oder einen Schlafsack aus Steel-Gray.
4. Kleidung: Wenn unsere Kleidung aus Silver-Elastic einmal pro Woche im Notfall getragen werden halten diese jahrelang. Wenn diese täglich beim Schlafen getragen werden, kann durch Ihren Schweiß schon nach wenigen Monaten Schluß sein. Alternative: Für permanenten Gebrauch empfehlen wir eine Decke oder Unterbettwäsche aus Steel-Gray, dieser Stoff hält mit seinen Edelstahlfäden sehr lange.

Nanosilber

Immer mehr Textilien für Sport, Neurodermitis, usw. enthalten Nanosilber. Aufgrund ihrer Größe können diese winzigen Nanosilberpartikel über die Haut in jede Körperzelle vordringen und massiven Schaden anrichten. Das Umweltbundesamt warnt vor diesen gravierenden Wissenslücken.

Jedoch dicke Schichten von “metallischem Silber” sind ungefährlich für Mensch und Umwelt. Alle unsere Silbergarne und auch unsere vollflächig versilberten Textilien werden mit 99 %igem “metallischem Silber” überzogen. Selbst wenn sich bei starker Benutzung (z.B. als Bekleidung oder Bettwäsche) im Lauf der Zeit Partikel ablösen, sind diese viel zu groß um über die Haut in den Körper eindringen zu können!

Sehr beliebt sind unsere Vorhänge auf Maß, die wir für Endkunden sehr günstig nähen. Sie bezahlen lediglich die Laufmeter des entsprechenden Stoffes und anteilig die notwendige Näharbeiten! Pro Vorhang brauchen und berechnen wir 15 cm Saumzuschlag.

Welche Näharbeiten wir durchführen können

• Vorhänge mit einem Vorhangband oben und einem Beschwerungsband unten.
• Vorhänge mit einem Tunnel oben und einem Beschwerungsband unten.
• Idealerweise haben die Vorhänge eine rechteckige Form. Wir versuchen aber auch andere Formen und Wünsche (z.B. Klettverschlüsse) kostengünstig umzusetzen!
• Aufwändiger und damit auch preislich höher sind Vorhänge mit vielen Einzelschlaufen, wir erstellen Ihnen dafür gerne ein günstiges Angebot.


Stoffbreiten

Unsere Abschirmstoffe haben verschiedene Breiten von 130 cm bis 260 cm. Man kann die Stoffbreite oder die Stofflänge entweder als Höhe oder Breite des Vorhangs nähen. In der Breite eines Vorhangs gehen etwa 8 cm durch das Einnähen verloren. In der Höhe gehen etwa 15 cm für das Vorhang- und Beschwerungsband verloren. Wie hoch und wie breit ein einzelner Vorhang sein kann, hängt also von der Stoffbreite ab!

Beispiel wenn Sie eine Fläche von 400 cm Breite und 230 cm Höhe abdecken wollen:

1. Mit Naturell benötigen Sie 4,0 Lfm, weil die 250 cm für 230 cm Höhe ausreichend sind.
2. Mit Silver-Tulle benötigen Sie 6,9 Lfm für 3 Vorhänge.

Wenn Sie Hilfe bei der Planung brauchen helfen wir Ihnen gerne!

Vorderseite / Rückseite

Manche Stoffe (z.B. Silver-Twin, Steel-Twin) haben eine hellere Vorderseite und eine dunklere Rückseite mit den Metallfäden. Damit eignen sich diese Stoffe wunderbar für blickdichte Vorhänge. Die helle Seite in Richtung Raum ist unser Standard. Wenn Sie die dunklere Metallfadenseite in Richtung Raum wünschen, teilen Sie uns das bitte mit.

Maße / Maßhaltigkeit

Wir verstehen alle Maße die Sie uns nennen, als fertig eingenähtes Endmaß (inklusive Vorhangband, Tunnel, eingenähten Seiten, usw.). Bei Faltenwurf müssen Sie 25 – 50 % Aufmaß in der Breite kalkulieren! Bei den meisten Stoffen erreichen wir eine Maßhaltigkeit von +/- 2 cm. Elastische Stoffe (z.B. Silver-Tulle, Perspective) sind schwer zu nähen, die Maßhaltigkeit kann hier bis zu +/- 5 cm betragen!

Optimierung der Abschirmung

Generell ist die Abschirmung wichtiger wie eine perfekte Optik!

• Vorhänge über Fensterbänken müssen die Fensterbank überdecken oder darauf aufliegen, Vorhänge vor Türen müssen den Boden berühren. Auch wenn dies optisch nicht als schön empfunden wird – wenn die Stoffe nicht aufliegen kommt Strahlung durch den Spalt.
• Fensteröffnungen sollten immer 20 – 40 cm überdeckt werden, also auch die Wand mit abdecken. Erst wenn sich eine Wandschirmung mit dem Abschirmstoff überlappt, ist eine gute Abschirmungsleistung erreichbar.
• Vorhänge sollten immer mit möglichst wenig Abstand zur Mauer aufgehängt werden, je größer der Abstand umso größer der Spalt durch den die hochfrequente Funkstrahlung gelangen kann.

Generell ist es im Internet schwer, aufgrund einer Website die Seriösität eines Anbieters einzuschätzen. Ein rein theoretisches Beispiel: Ein Anbieter hätte eine professionell gestaltete Website, weil er hauptberuflich Webdesigner ist. Die angebotenen Abschirmfarben würden im Nebenerwerb als Kleinunternehmer gemischt.

Hätte YSHIELD davon Muster im Labor, wäre sofort festzustellen, dass alle physikalischen und chemischen Parameter unzureichend sind, bis hin zur Gebrauchsuntauglichkeit. Rechtliche Kennzeichnungspflichten würden nicht erfüllt.

Wer sich für so ein Produkt entscheidet, hätte keinen besonders guten Kauf gemacht, da auch eine erfolglose Abschirmung mit Kosten und Aufwand verbunden ist. Solche Produkte schaden nicht nur dem Anbieter selbst, sondern der gesamten baubiologischen Branche.

Entscheidungshilfen für Qualitätsmaterialien

• Gibt es offizielle Prüfsiegel wie zB. vom TÜV?
• Gibt es Gutachten zum Brandschutz? Die Nennung einer Norm reicht oft nicht.
• Gibt es für Allergiker exakte Angaben zu eingesetzten Konservierungsmitteln?
• Gibt es Bilder zur produzierenden Firma? Wo und wie wird produziert?

SFERICS® setzt aus professionellen wie baubiologischen Gründen auf die HF Technologie, HF Produkte und Qualität von YSHIELD. Wir waren persönlich bei YSHIELD vor Ort und haben uns die Produktionsstätten selbst angesehen.

YSHIELD hat High-End-Messtechnik bis 40 GHz im eigenen EMF-Labor im Haus zur täglichen Entwicklung und Qualitätssicherung. Denn die Schirmdämpfung ist das wichtigste kaufentscheidende Kriterium bei einer Abschirmfarbe.

Immer öfter werden Abschirmfarben bis 40 dB (99,99% Abschirmung) beworben, haben jedoch im eigneen EMF-Labor vermessen aber nur 10 dB (90% Abschirmung). Das ist Faktor 1000 weniger!

Falsche Schirmdämpfungswerte

Ein Grund dafür könnte sein, dass der Wettbewerber davon ausgeht, dass dessen Abschirmfarbe genau so gut abschirmt wie YSHIELD Abschirmfarben – weil Graphit ja Graphit ist – und deren Angaben ungeprüft übernimmt. Fragen Sie immer nach einer aktuellen, professionellen Messung von einem renommierten Gutachter!

Früher gab es noch einen anderen Grund: Der Auftraggeber kam mit fertig gestrichenen Farbplatten zu Gutachtern. Diese verließen sich – ohne weitere Prüfung – auf die Angaben zu Material und Ergiebigkeit. Nicht selten brachte der Auftraggeber eine heimlich mehrlagig und viel zu dick gestrichenen Farbplatte mit. YSHIELD hat mit Unterstützung durch PROnatur24® diesen Miss-Stand aufgedeckt und hält heute intensiven Kontakt zu allen renommierten Gutachtern, weshalb man sich auf professionelle Messungen inzwischen verlassen kann.

Manchmal wird bei Abschirmfarben mit einem “Absorptionsanteil” geworben. YSHIELD hat zwei Aufbauten zur Messung der Absorptionseigenschaften von Materialien im Haus, nach IEEE Std 1128-1998 und mittels 1-Tor-Messung mit einem Vektornetzwerkanalysator.

Allgemein geht man davon aus, dass “metallische” Produkte Felder reflektieren und “carbonhaltige” Produkte Felder absorbieren. Diesen Mythos rund um eine HF Absorption konnte YSHIELD erfolgreich widerlegen und zerstören.

Je geringer der elektrische Widerstand, desto mehr wird reflektiert. Je höher der elektrische Widerstand, umso mehr wird auch absorbiert. Nun stehen aber eine hohe Schirmdämpfung (geringer Widerstand) und der benötigte hohe Widerstand für gute Absorption im Widerspruch.

Abschirmfarben mit einer typischen Schirmdämpfung von 40 dB haben im EMF-Labor von YSHIELD gemossen eine maximale Absorption von unter 0,01 dB. Dies steht im Widerspruch zu Werbeaussagen von 15% Absorption. Oft wird dieser Wert auch nur theoretisch berechnet, mit unsicheren Messwerten am untersten Ende des Messbereiches.

Auch das neue “Wundermaterial” Graphen bewirkt in niederohmigen Abschirmfarben keine Absorption! Das konnte YSHIELD nach hunderten Materialproben sicher bestätigen.
