Geschirmtes Elektrokabel 3x 1,5 mm² zur Vermeidung von Elektrosmog NF durch niederfrequente elektrische Felder. Diese geschirmten Mantelleitung Typ (N)HXMH(St)-J ist halogenfrei und beinhaltet auch keine Weichmacher.
Aderzahl und Querschnitt: 3x 1,5 mm²

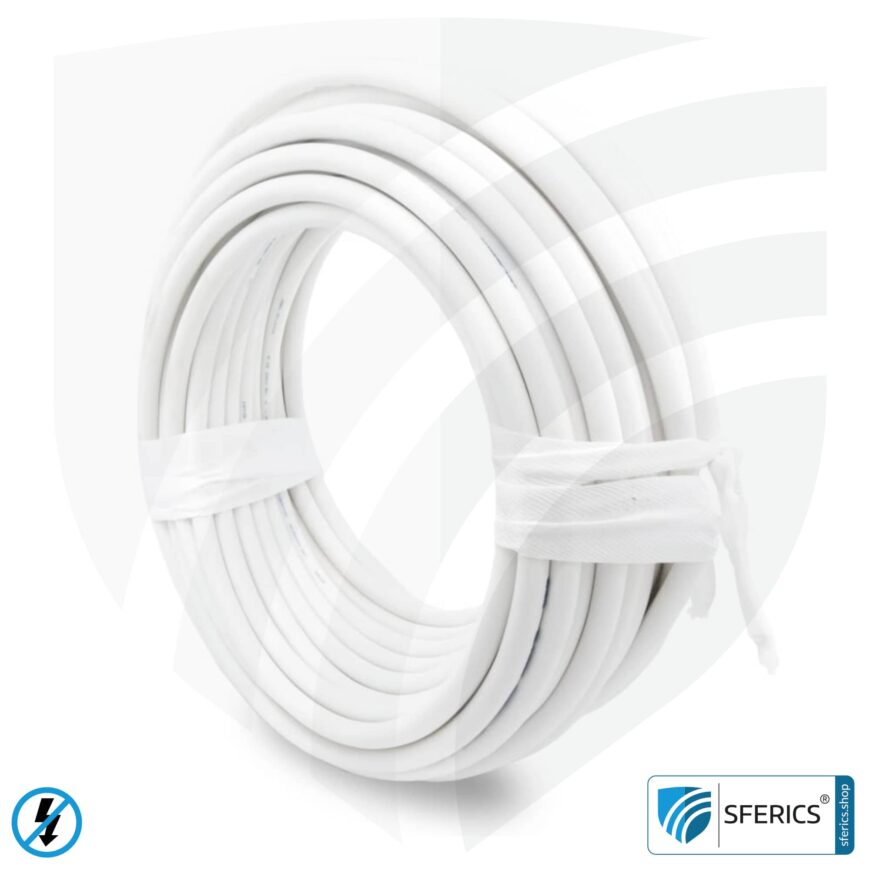

Länge pro Rolle: 25 Meter / 100 Meter
Preis inklusive Kupferzuschlag
Lieferzeit: ca. 2-4 Werktage | 100 Meter Rollen = Sperrgut | mehrere 100m Rollen bitte anfragen
Hochwertiges geschirmtes Verlegekabel zur wirkungsvollen Begrenzung von elektrischen Wechselfeldern NF. Dieser Installationskabel-Typ (N)HXMH(St)-J ist halogenfrei und weichmacherfrei.
3x 1,5 mm²
Diese hochwertige geschirmte Mantelleitung ermöglicht die effektive AbschirmungUnter Abschirmung wird der Schutz vor der Einwirkung externer Störfelder und Umwelteinflüsse (Immissionen) verstanden. » Mehr Info niederfrequenter elektrischer Felder. Im Gegensatz zum geschirmten PVC Kabel ist diese Variante (N)HXMH(St)-J einer geschimten Mantelleitung zudem halogenfrei (d.h. im Brandfall entstehen keine korrosiven/narkotisierenden Gase. Die Rauchentwicklung bleibt gering) und weichmacherfrei. Weiters wurde hier ein verbessertes Verhalten im Brandfall integriert. Man bedenke das ein Standard Elektrokabel, verlegt beim Bau der Wohnung oder Haus, eine starkes elektrischen Wechselfeld produziert welches bis zu 2 Meter in den Raum reicht. Und da die Stromleitung im Boden, Decke oder Wand fortlaufend unter Strom mit 16 AmpereDas Ampere ist die Basiseinheit für die Angabe der elektrischen Stromstärke. Die elektrische Stromstärke (kurz: Stromstärke bzw. Strom) gibt an ... » Mehr Info und 220 VoltMit Volt wird die Spannung einer elektrischen Leitung definiert. Die auf die Stromleitung (Kuper) gelegt Spannung definiert wieviel Ampere Stromstärke ... » Mehr Info stehen, ist diese NF Elektrosmogthematik ein 24/7 Thema – 24 Stunden und 7 Tage der Woche.
Mit diesem geschirmten Elektrokabel, wird diese Situation von vornherein verhindert. Die automatisch produzierten niederfrequenten elektrischen Wechselfelder vom haushaltsüblichen Wechselstrom verlassen das ummantelte Elektrokabel erst gar nicht.
Dieses geschirmte Elektrokabel Mantelleitung (N)HXMH(St)-J eignet sich zur Verlegung über, auf, im und unter Putz, in trockenen, feuchten und nassen Räumen, im Mauerwerk und Beton. Auch für die Verwendung im Freien geeignet, sofern sie vor direkter Sonneneinstrahlung geschützt werden. Ausgenommen ist die direkt Einbettung in Schüttel-, Rüttel-, oder Stampfbeton.
Wichtiger Hinweis zur geschirmten Hausverkabelung:
In Verbindung mit geschirmten Putzdosen bzw. Unterputzdosen ist dies die effektivste Form zur Vermeidung von ElektrosmogElektrosmog ist ein umgangssprachlicher Ausdruck für die Gesamtheit an Immissionen von elektrischen, magnetischen und elektromagnetischen Feldern. » Mehr Info durch elektrische Felder. Die Entscheidung für geschirmte Kabel muss dem beauftragten Elektriker rechtzeitig und VOR der Angebotslegung mitgeteilt werden. Die Verlegung ist für den Elektriker deutlich aufwändiger und es kann sein das die Angebotslegung dadurch abgelehnt wird. Sich davon nicht beirren lassen und den nächsten Elektriker fragen. Das elektrosmogfreie Ergebnis ist in unseren Augen den doch höheren Aufwand in jedem Fall wert.

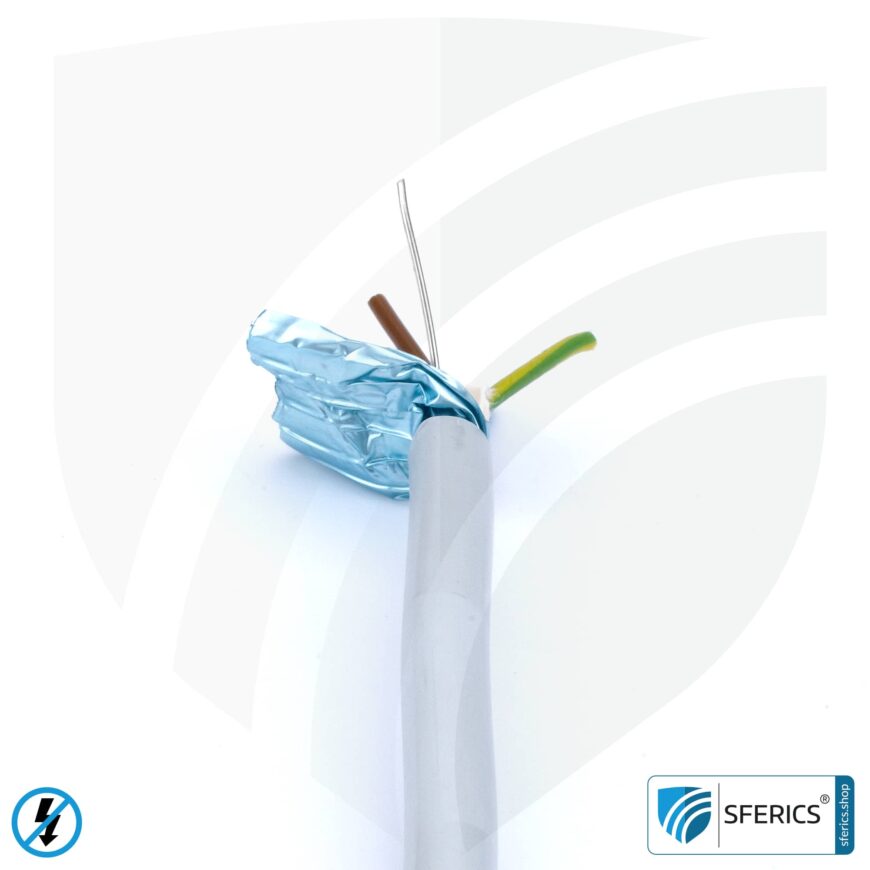

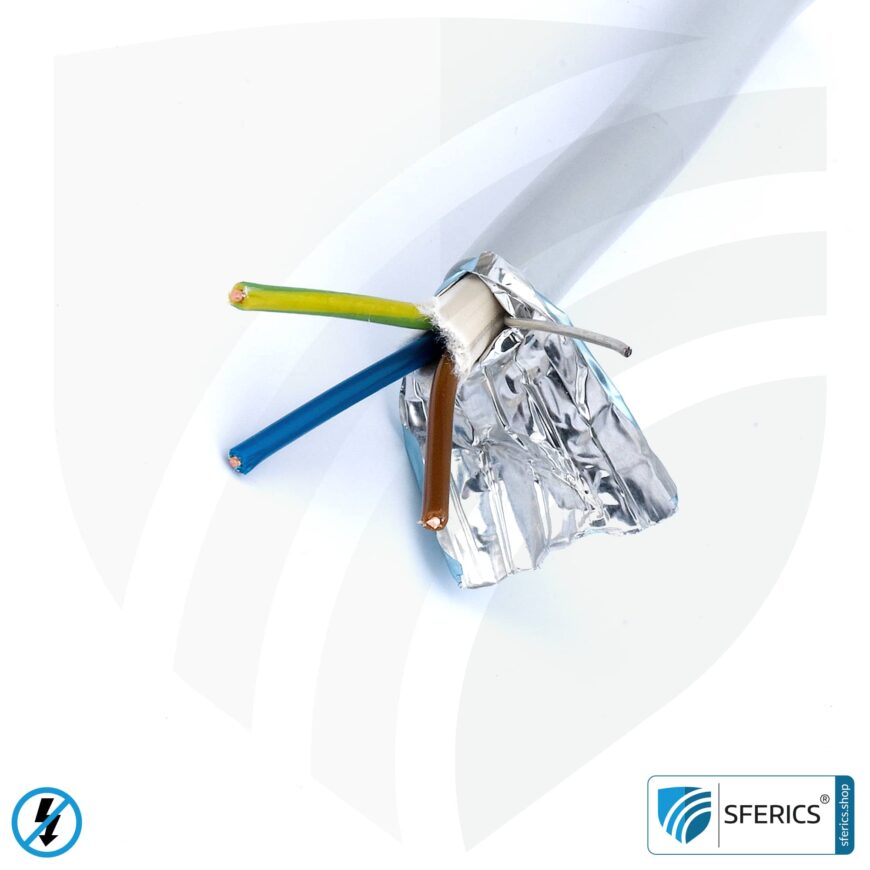

Aufbau des halogenfreien, geschirmten Elektrokabels (N)HXMH(St)-J

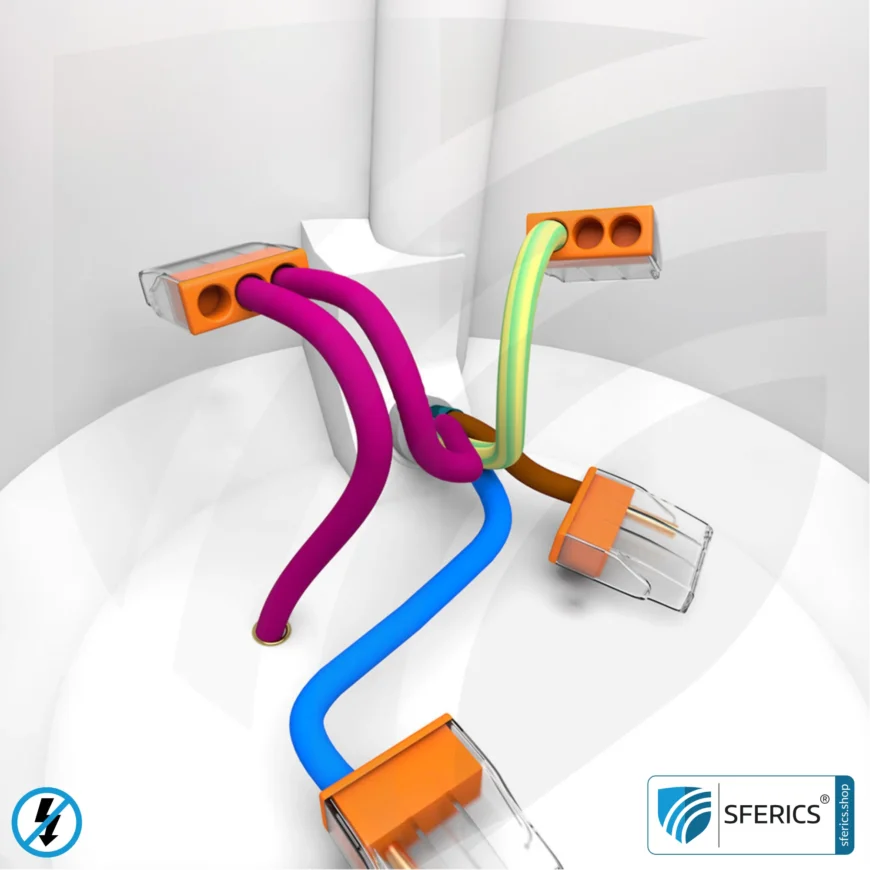

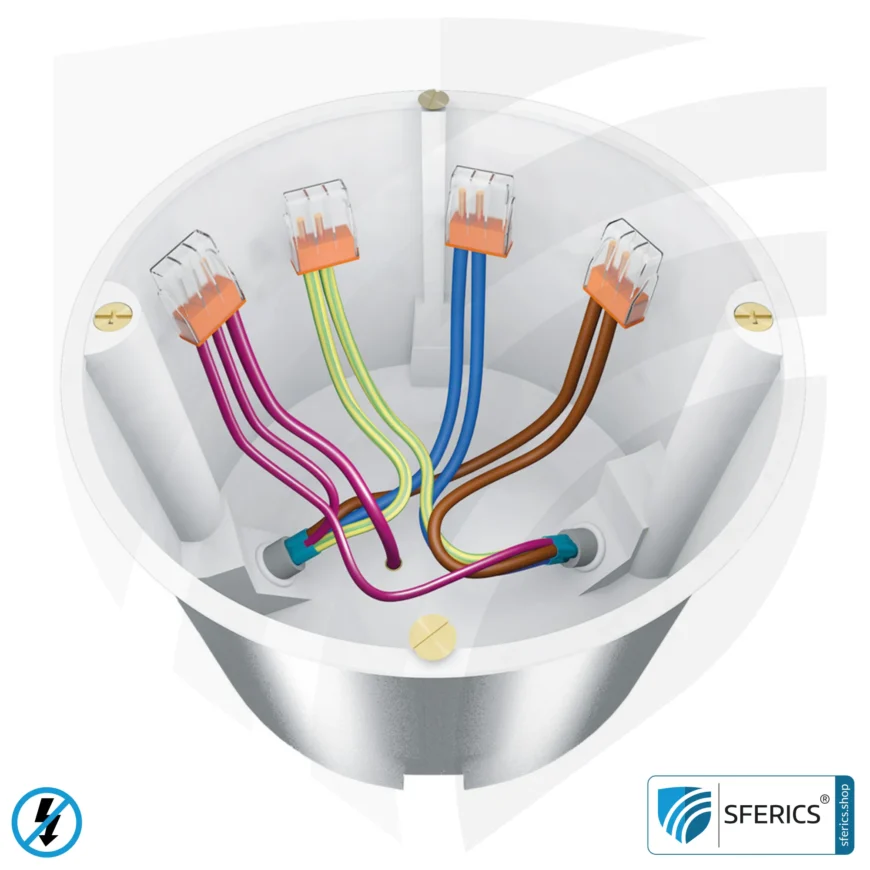

Installation von geschirmten Verlegekabel (N)HXMH(St)-J
Bei der Installation den Erdanschluß der Anschlußdose mit dem Erdanschluß des Kabels verbinden! Immer gelb-grün mit gelb-grün verbinden, keinesfalls mit dem Beidraht! Den blanken Beidraht und die Folie mit Isolierschlauch schützen, es dürfen keine leitfähigen Bauteile in der Anschlußdose sein! Die Schirmverbindung = den Beidraht einseitig an der Potentialausgleichsschiene auflegen. Niemals dürfen ungeschirmte und geschirmte Installationskabel gemischt verwenden!
Technische Daten zum geschirmten Elektrokabel (N)HXMH(St)-J
Aderzahl: 3
Querschnitt pro Ader: 1,5 mm²
Länge pro Rolle: 25 Meter / 100 Meter
Außendurchmesser: ca. 10,4 mm
Kabelgewicht: 148 g/m
Brandlast: 0,43 kWh/m
Ohne PVC mit halogenfreier Polymermischung (nach DIN VDE 0250 Teil 214)
Ohne Weichmacher für ökologisch orientiertes Bauen
Brandhemmend nach EN 50266-2-4, EN 60332-1, IEC 60332-3 Kat. C
Nennspannung U0/U: 300/500 V, Strombelastung nach VDE 0100
Aufbau nach DIN VDE 0250 Teil 204/209, Kennzeichnung nach DIN VDE 0293
Prüfverfahren nach DIN VDE 0472, Prüfwechselspannung 50 Hz, 3500 V
Biegeradius nach DIN VDE 0298: 4 x D
Betriebstemperatur -40°C bis +70°C, Verlegetemparatur -5°C bis +70°C
Der Temperaturbereich (nicht bewegt) ist – 40º C bis max. + 70º C, während der Verlegung + 5º C bis max. + 70º C. Eine Außenverlegung ist nur möglich, wenn das Kabel nicht direktem Sonnenlicht ausgesetzt wird. Ein Einsatz in Gefahrenbereichen ist nicht gestattet. Das Produkt ist konform zur 73/23/EWG Richtlinie (Niederspannungsrichtlinie).

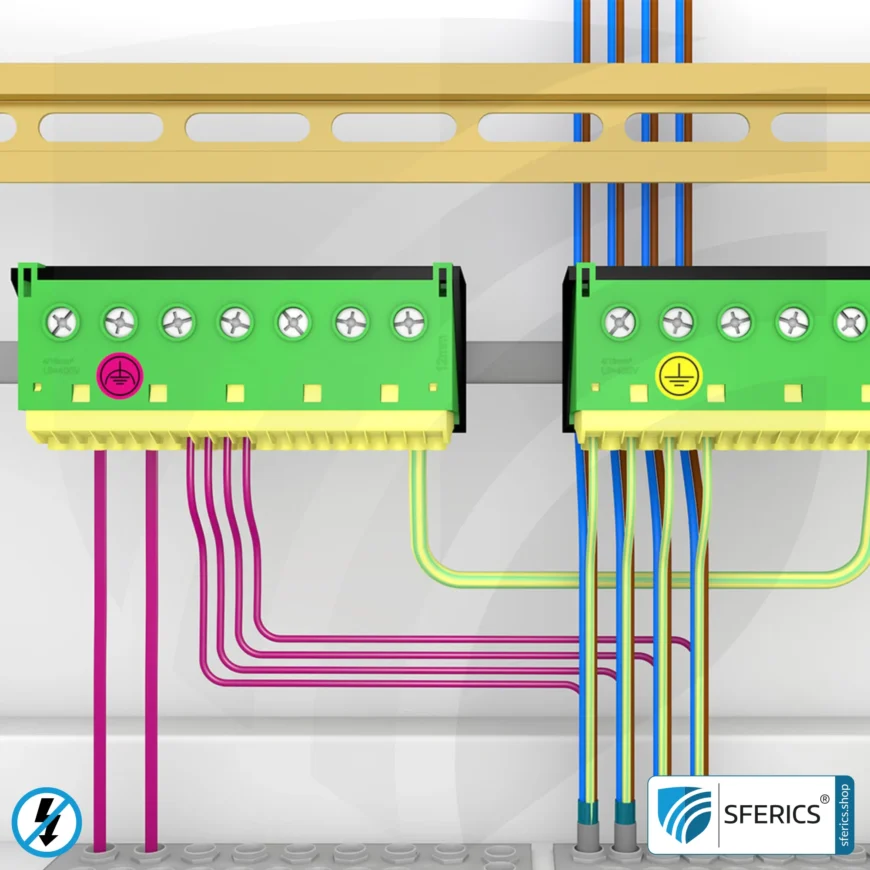

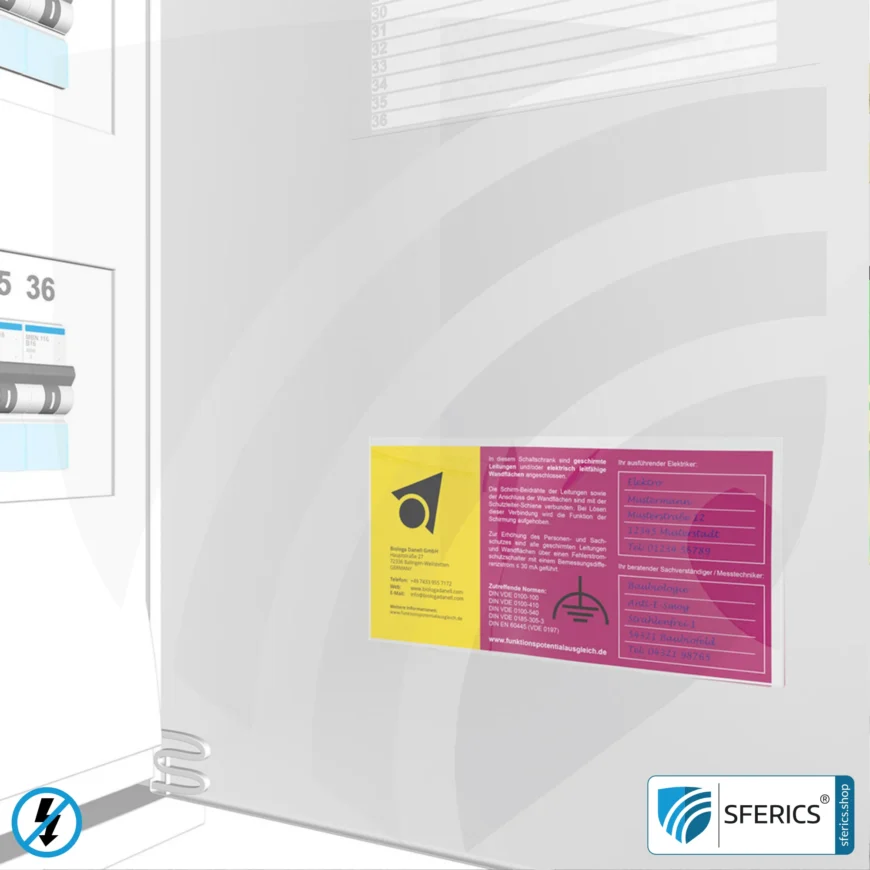

Schema Stromkreisverteiler mit geschirmtem Elektrokabel und geschirmten Installationsdosen
Überprüfung des Wirkungsgrades der NF Abschirmung
Die Überprüfung der Abschirmung erfolgt nach TCO’99, Band I (MPR II) und DIN EN 50279 (Messabstand 30 cm, Messung gegen Erde, freier Kabelverlauf über mehrere Meter, keine Anschlussbereiche, feldfreie Laborbedingungen).
Gemessen wird das elektrische Wechselfeld in Volt pro Meter, kurz: V/m.
Ungeschirmte Installationskabel: 30 – 80 V/m
Foliengeschirmten NYM-(St) oder (N)HXMH(St) Kabel: unterhalb 1 V/m
Richtwert für baubiologischen Elektroinstallationen: max. 10 V/m
Tipps zum Preisvergleich bei geschirmten Elektrokabel
In der Kabelbranche ist es üblich, dass Kabel zu einem “Kabelpreis” ohne Kupferanteil verkauft werden. Da sich die Rohstoffpreise ständig ändern wird zusätzlich ein “Kupferzuschlag” erhoben, beworben wird das mit “Zuzüglich einem Kupferzuschlag von € 150 je 100 kg Kupfer, maßgebend ist tagesaktuell die DEL-Notiz”. Der angegebene “Tagespreis” von € 150,00/100 kg stammt aus dem Jahre 2002, Stand 2011 bewegen wir uns bei etwa € 500,00 bis 600,00/100 kg. Damit erhöht sich der tatsächliche Kabelpreis entgegen dem Listenpreis enorm! Aus diesem Grund sind alle Preise unserer abgeschirmten Kabel INKLUSIVE Kupferzuschlag!
Dokumentationen für baubiologische Elektroinstallationen
Dieses Produkt weist mehrere Varianten auf. Die Optionen können auf der Produktseite gewählt werden
Gewicht
n. v.
Größe
n. v.
Variante
3x 1,5 mm²
Länge
25 Meter, 100 Meter
Feldart
NF (Niederfrequente elektrische Wechselfelder)
Ursprungsland
Deutschland
Farbe
weiß
Länge
25 oder 100 Meter Ring
Belastung
Betriebsspannung max. 250VAC / 50Hz – 16A nach IEC 320-1; DIN VDE 0100
Querschitte / Ø:
3 x 1,5 mm² – Ø 10,4 mm ± 0,2 mm – + Schirmbeidraht 1,0 mm²
Verdrillung:
SZ-Verseilung – Schlagzahl 7 – Reduktion des magnetischen Wechselfeldes
Biegeradius:
nach DIN VDE 0298, nicht bewegt ca. 4 x Durchmesser
Zusammensetzung:
Adernisolation: halogenfrei(vernetztes PE Polyethylen 2XI1)nach DIN VDE 0276 Teil 604 Mantel: plastischer Innenmantel und Außenmantel halogenfreie PE-Polymer- Mischung HM2 nach DIN VDE 0250 Teil 214 – Polymere PE-EVA-Gemisch Granulat – Flammschutzmittel Aluminiumtrihydroxid (ATH) Pulver Keine Weichmacher
Adern:
einzeln isoliert – Leiter blank, eindrähtig
Schirm:
kunstoffbeschichtetes Aluminiumband, Beidraht Cu 1,0 mm²
Schutzklasse:
1 – nach DIN VDE 0295
Prüfung:
DIN VDE 0472, Teil 266-2- 4 Prüfart C bzw. IEC 332.3 TCO´99, Band I (MPR II) und DIN EN 50279 (Messabstand 30 cm, Messung gegen Erde, freier Kabelverlauf über mehrere Meter, keine Anschlussbereiche, feldfreie Laborbedingungen)
Anwendungsbereich:
Auf, in und unter Putz (DIN VDE 0298 Teil 3)
Trockene und feuchte Räume, Holzständerwände, Hohlwände, Beton und Mauerwerk (ausgenommen ist die direkte Einbettung in Rüttel- oder Stampfbeton)
Gesamtes Eigenheim
Computerräume
Krankenhäuser und öffentliche Gebäude
