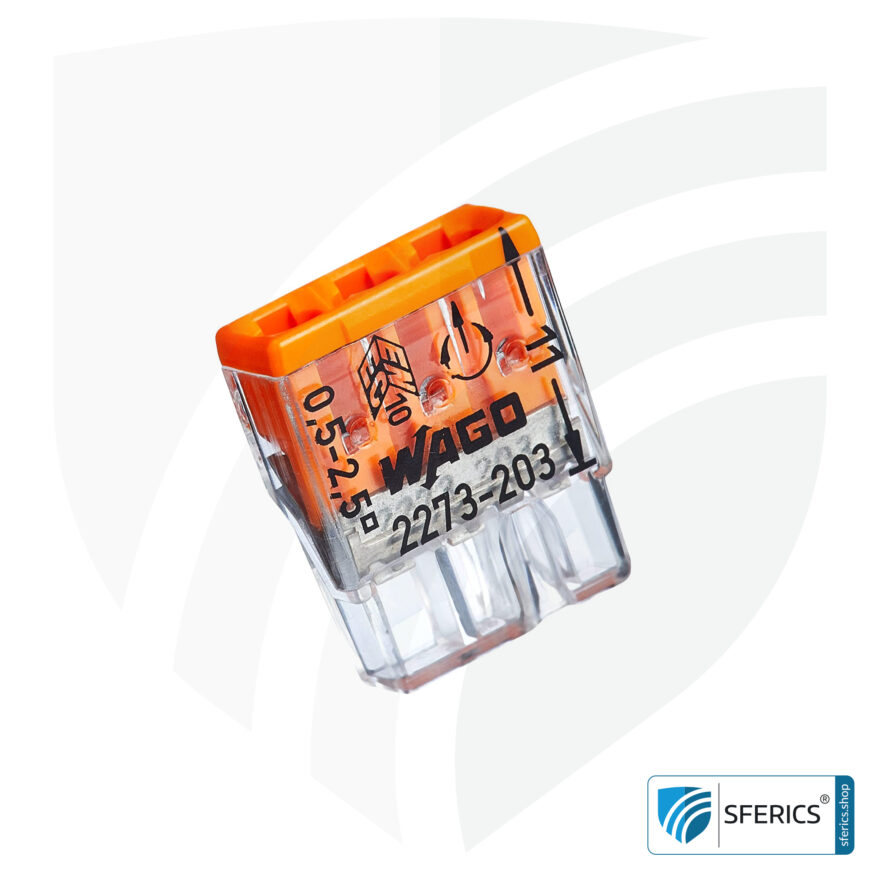

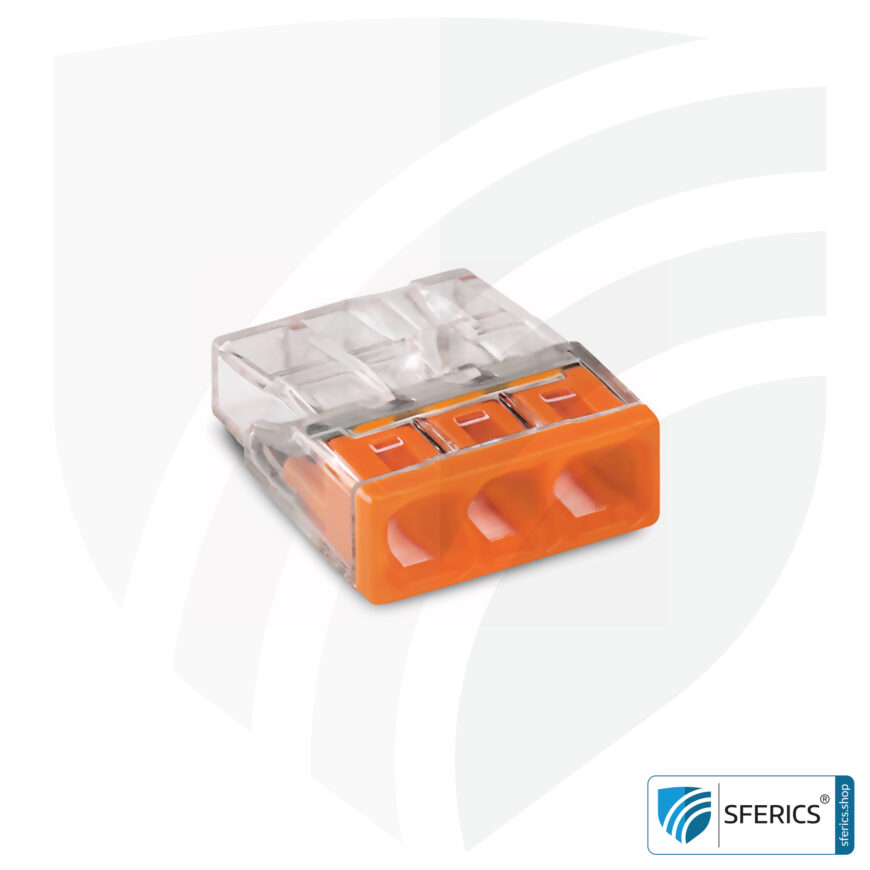

WAGO Compact Steckklemmen bzw. Verbindungsdosenklemmen | Modell 2273-203 | für 3 eindrähtige Leiter | 100 Stück | Alternative zur Lüsterklemme

Steckklemmen (Verbindungsklemmen) von WAGO haben uns vollends überzeugt. Durch die einfache Handhabung und kompakte Bauform sind diese einfach ideal zur Anwendung innerhalb unserer geschirmten Installationsdosen sowie zum Anschluss unsere geschirmten Lampen zur Fixinstallation.

  • Einfache Handhabung: stecken bzw. “reindrücken”
  • 3-Leiter Steckklemme bzw. Verbindungsklemme
  • Komfortabler Leiteranschluss von 0,5 mm² bis 2,5 mm²

Lieferzeit: ca. 1-3 Werktage

Vorrätig

WAGO Compact Steckklemmen bzw. Verbindungsdosenklemmen | Modell 2273-203 | für 3 eindrähtige Leiter | Alternative zur Lüsterklemme
WAGO Compact Steckklemmen bzw. Verbindungsdosenklemmen | Modell 2273-203 | für 3 eindrähtige Leiter | 100 Stück | Alternative zur Lüsterklemme

 17,99

SFERICS® praxiserprobt

 17,99

Artikelnummer: 2273203 Kategorie: Schlüsselworte: , , , , , ,

WAGO Compact Steckklemmen bzw. Verbindungsdosenklemmen | Modell 2273-203 | für 3 eindrähtige Leiter | Alternative zur Lüsterklemme

WAGO Compact Steckklemmen bzw. Verbindungsdosenklemme, Modell 2273-203, für bis zu 3 eindrähtige Leiter. Geeignet zur Verbindung vom Beidraht der geschirmten Elektroleitung mit der geschirmten Unterputzdose bzw. Hohlwanddose.

Die geschirmte Unterputzdose bzw. Hohlwanddose enthält eine Potentialanschlussleitung. Diese Leitung muss mit dem Beidraht des geschirmten Elektrokabels bzw. Mantelleitung verbunden werden und dafür kann diese Verbindungsklemme (wie auch die 2-Leiter-Variante) verwendet werden. Eine einfache, schnelle und effektive Lösung.

Grundsätzlich kann die Modellserie 2273-20x der WAGO Verbindungsklemmen optimal für die gesamte Elektroverkabelung eingesetzt werden. Genau genommen hat die klassische Lüsterklemme mit der Schraubfixierung nun ausgedient. Zu gewaltig und groß ist der technologische Entwicklungsstand inzwischen hierbei: eindrähtiges Kabel stecken (“reindrücken”) – fertig! Das fummelige hantieren mit dem Schraubenzieher ist Geschichte. Dank dieser Einfachheit sind WAGO Compact Verbindungsklemmen optimal und prädestiniert für alle Leitungsverbindungen innerhalb der Hausverkabelung und auch zum Anschluss unserer geschirmten Decken und Wandleuchten.

Hergestellt in DeutschlandSo verbindet man heute!

  • Einfache Handhabung: stecken bzw. “reindrücken”
  • 3-Leiter Verbindungsklemme (auch als 2-, 4-, 5- und 8-Leiter verfügbar)
  • Installation eindrähtiger Leiter
  • Komfortabler Leiteranschluss von 0,5 mm² bis 2,5 mm²
  •
Deutliche Zeitersparnis

HANDLUNGSHINWEISE

LEITER ANSCHLIESSEN

ANWENDUNG

KOMPAKTE VERBINDUNGSKLEMMEN

WAGO Compact 2273-20x Serie

Die Klemmen bis zu 8 (je nach Modell) abisolierte eindrähtig 0,5 … 2,5 mm² – und das ohne Werkzeug!

So wirds gemacht:

  1. Eindrähtigen Leiter gemäß dem aufgedruckten Maß 11 mm abisolieren.
  2. Leiteranschlag am Gehäuse und korrekte Abisolierlänge im farbigen Deckelsichtfenster visuell prüfen.

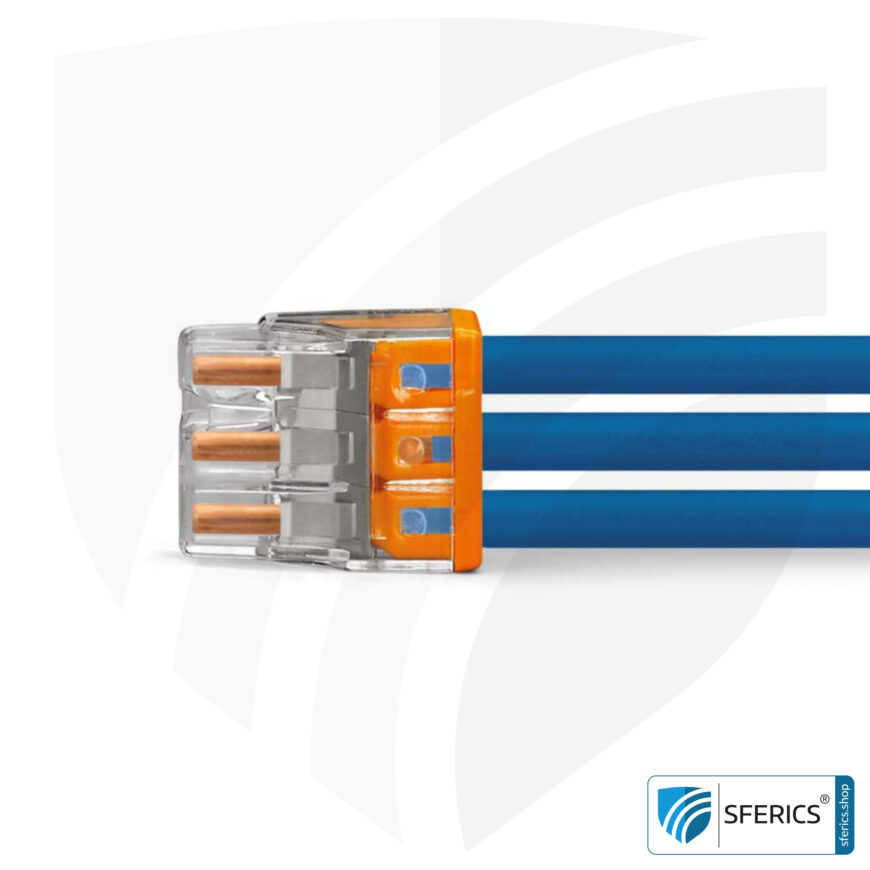

    Die korrekte Abisolierlänge ist eingehalten, wenn im farbigen Sichtfenster auf der unbedruckten Seite der Klemme kein blanker Leiter zu sehen ist. Im Bild ist der mittlere Leiter zu lang abisoliert.

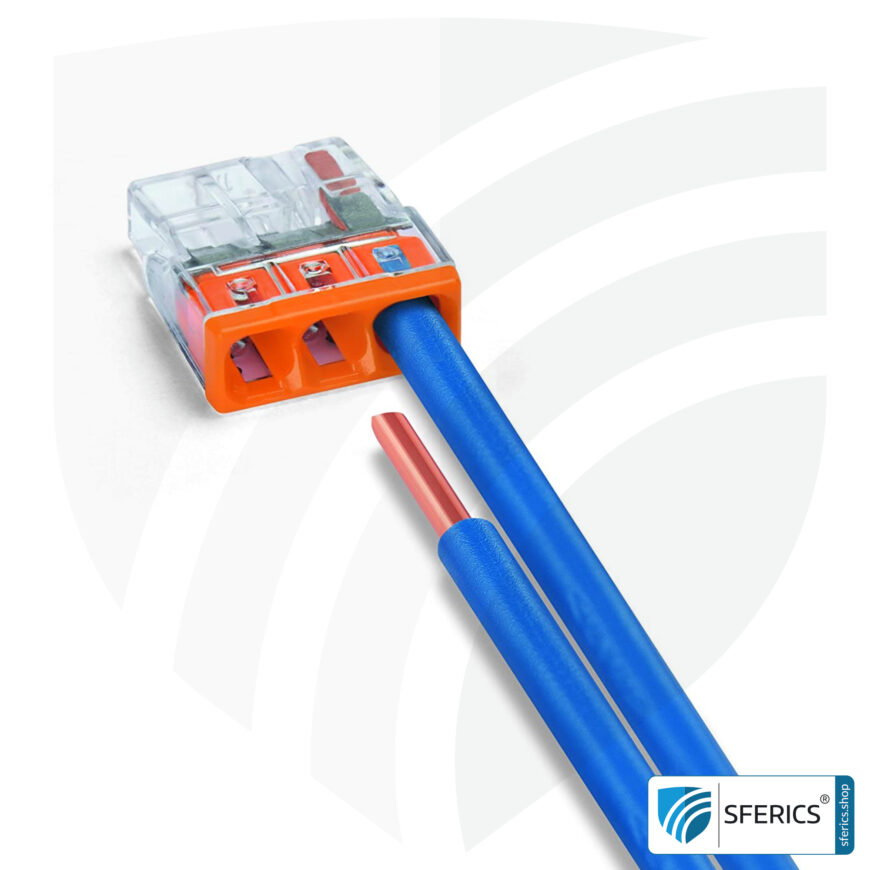

  3. Anschließen: Abisolierten eindrähtigen Leiter bis zum Anschlag einstecken.

Lösen vom Leiter:
Leiter festhalten, Klemme durch Hin- und Herdrehen mit leichtem Zug vom Leiter ziehen.

Prüfung:
Die Prüfung erfolgt in der Prüföffnung auf der den Leitereinführungen entgegengesetzten Klemmenseite.

Dokumentationen und Downloads

Technisches Datenblatt Details zu baubiologischen Elektroinstallationen

Unser WAGO Sortiment im Überblick

  AKTION
ab:  0,49
  AKTION
 16,99
  AKTION
 19,90
  AKTION
 17,99
  AKTION
ab:  0,79
  AKTION
ab:  0,39
  AKTION
 17,99
  AKTION
 18,99
Gewicht 0,15 kg
Größe 11 × 8 × 4 cm
Lieferumfang

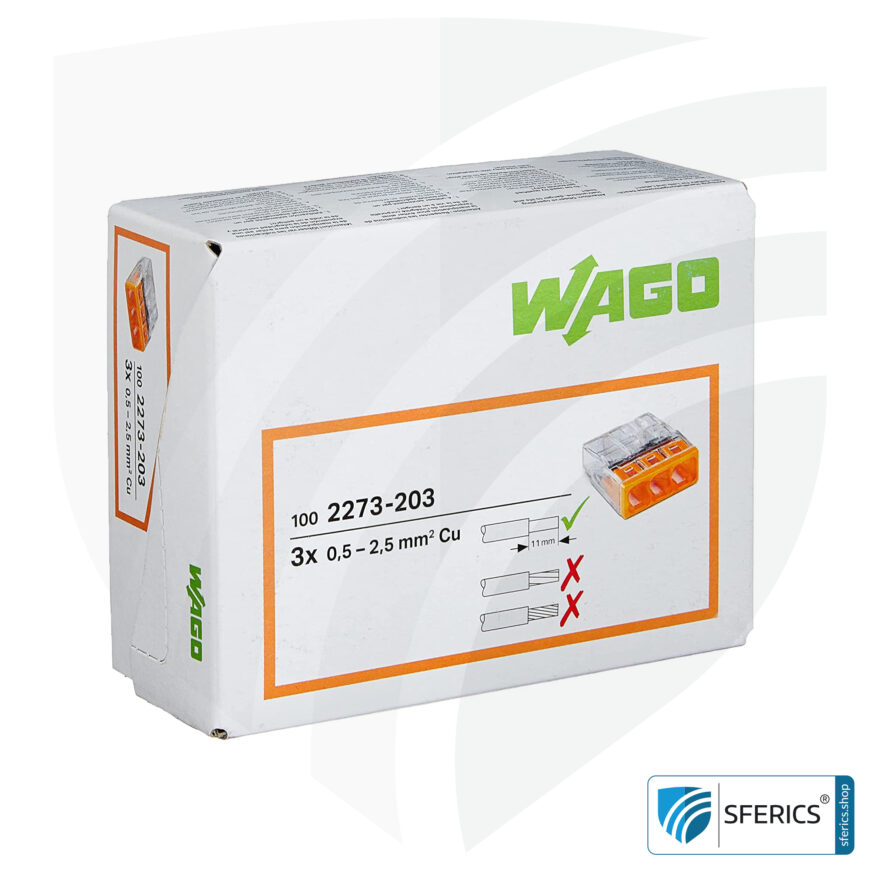

100 Stück

Farbe

Orange, transparent

Einzelne Klemme

Breite: 14 mm
Höhe: 5,8 mm
Tiefe: 16,7 mm
Gewicht: 1 g

Marke

GTIN

4050821027850

Ursprungsland

Deutschland

Kundenfragen und -antworten

Es sind noch keine Fragen vorhanden

Eine Frage stellen

Deine Frage wird von einem Mitarbeiter der Filiale oder anderen Kunden beantwortet.

Diese Website ist durch reCAPTCHA geschützt und es gelten die Datenschutzbestimmungen und Dienstleistungsbedingungen von Google.

Vielen Dank für die Frage!

Deine Frage ist eingegangen und wird bald beantwortet. Bitte reiche die gleiche Frage nicht noch einmal ein.

Fehler

Warning

Beim Speichern deiner Frage ist ein Fehler aufgetreten. Bitte melde ihn dem Website-Administrator. Zusätzliche Informationen:

Eine Antwort hinzufügen

Diese Website ist durch reCAPTCHA geschützt und es gelten die Datenschutzbestimmungen und Dienstleistungsbedingungen von Google.

Vielen Dank für die Antwort!

Deine Antwort ist eingegangen und wird bald veröffentlicht. Bitte reiche die gleiche Antwort nicht noch einmal ein.

Fehler

Warning

Beim Speichern deiner Frage ist ein Fehler aufgetreten. Bitte melde ihn dem Website-Administrator. Zusätzliche Informationen:

Elektrische Daten
Bemessungsdaten gemäß IEC/EN 60664-1
Bemessungsdaten gemäß EN 60664-1
Bemessungsspannung (II / 2) 450 V
Bemessungsstoßspannung (II / 2) 4 kV
Bemessungsstrom 24 A
Legende Bemessungsdaten (II / 2) ≙ Überspannungskategorie II / Verschmutzungsgrad 2
Anschlussdaten
Anschlusstechnik PUSH WIRE®
Betätigungsart Push-in
Anschließbare Leiterwerkstoffe Kupfer, Alumimium
Eindrähtiger Leiter 0,5 … 2,5 mm2 / 20 … 16 AWG
Abisolierlänge 11 mm / 0.43 inch
Gesamte Anzahl der Klemmstellen 3
Gesamte Anzahl der Potentiale 1
Verdrahtungsart Seitliche Verdrahtung
