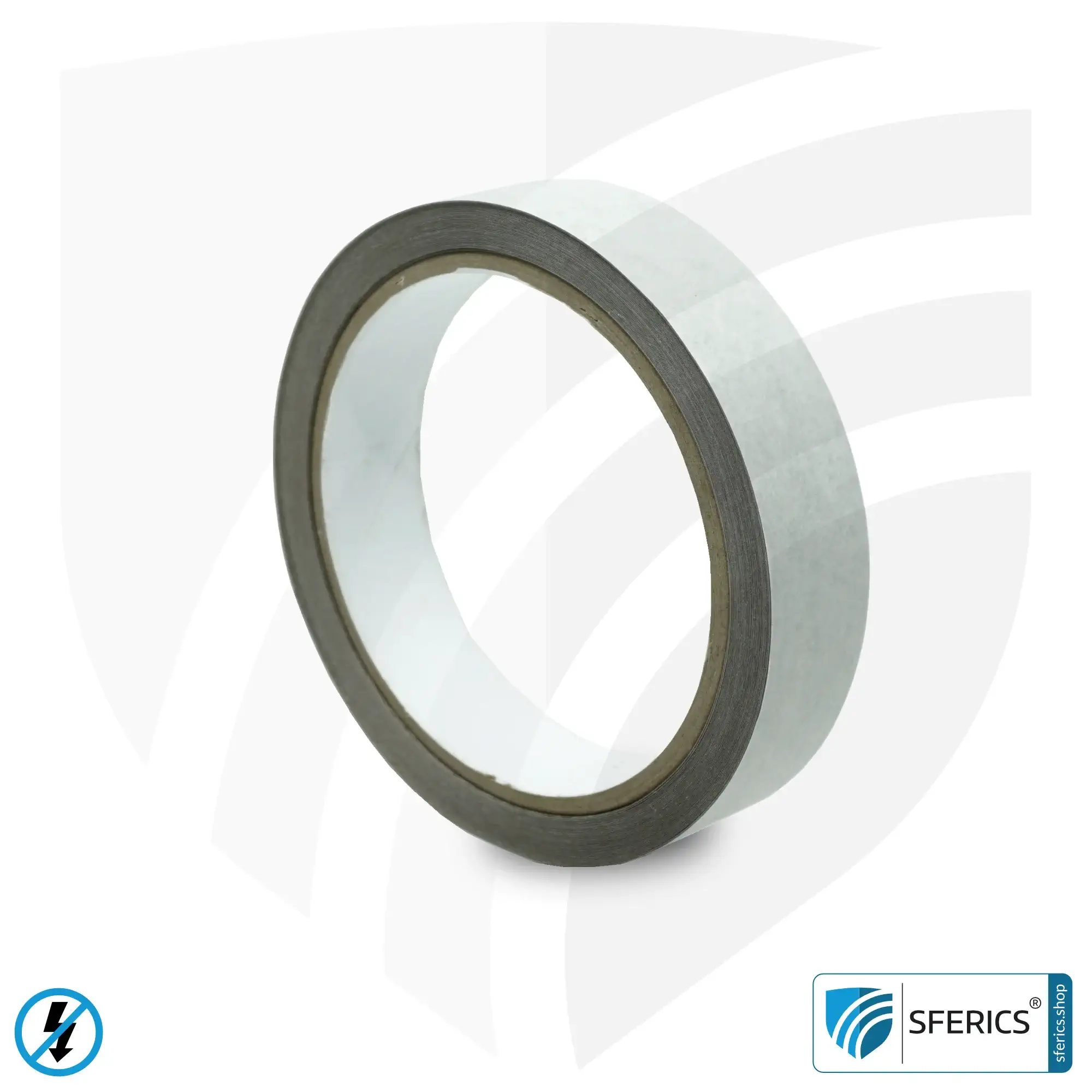

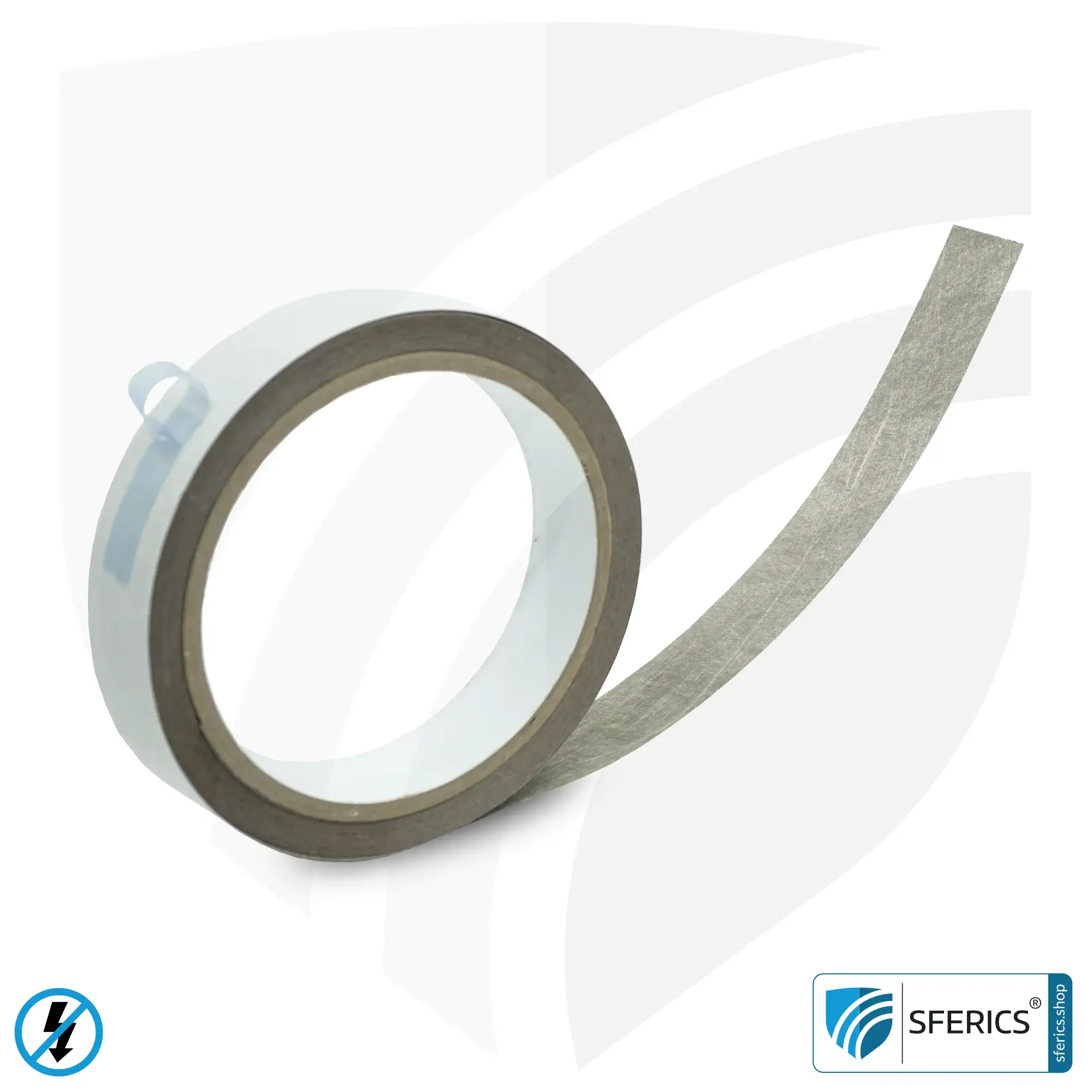

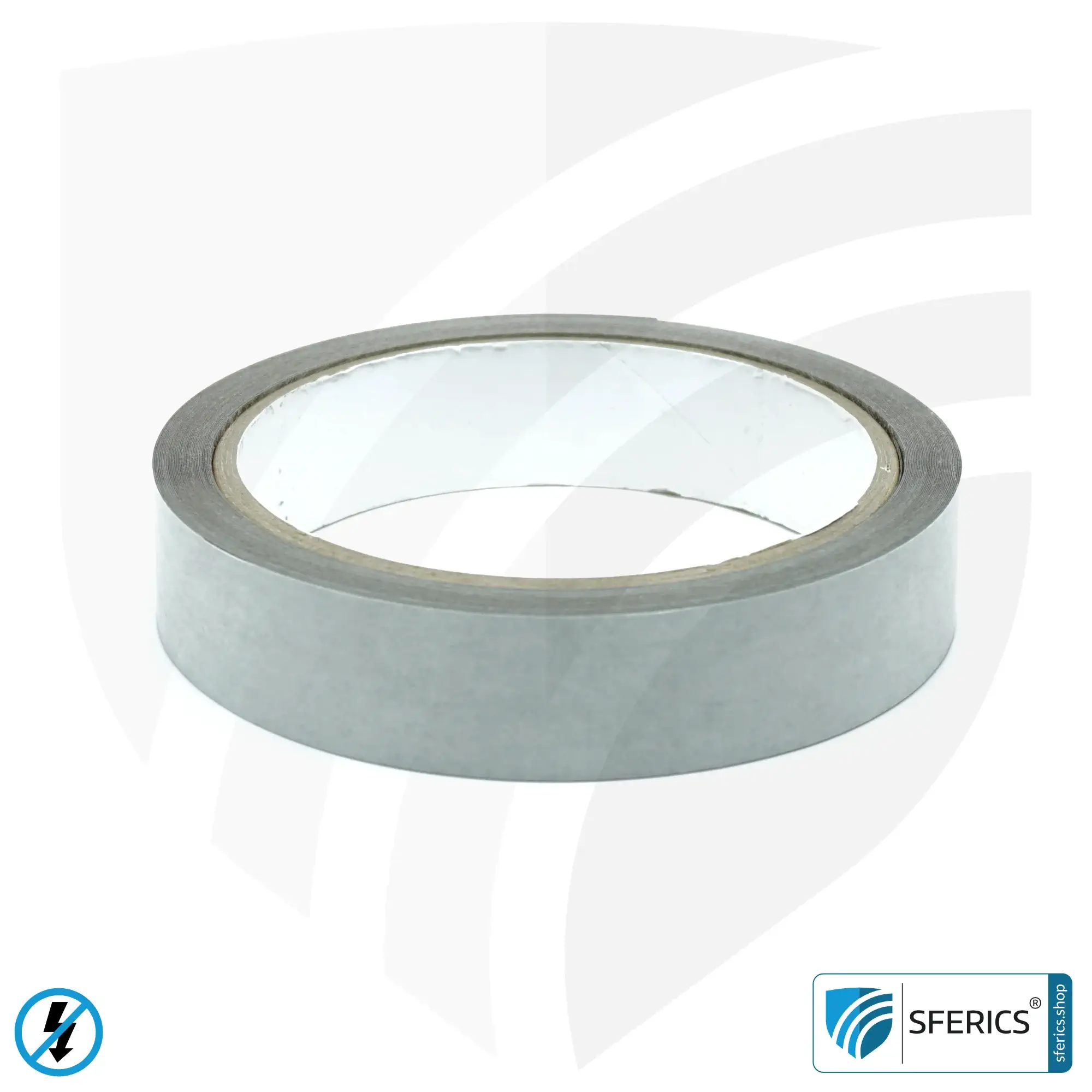

Erdungsband EB1, selbstklebend | Erdung von Abschirmfarbe, Abschirmgewebe oder Abschirmvlies | 10 Meter Länge

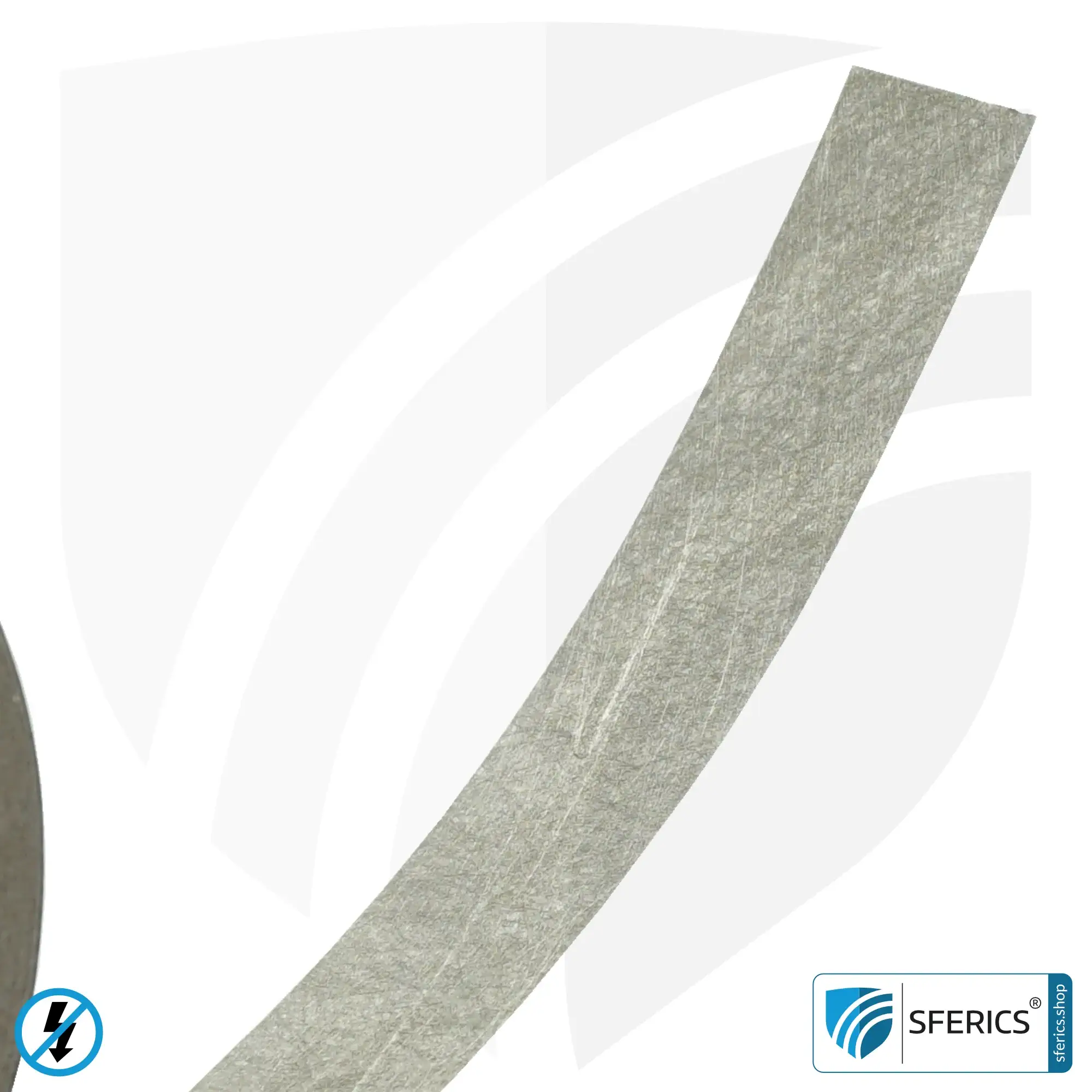

Erdungsband EB1, selbstklebend mit elektrisch leitfähigem Kleber zur Erdung elektrisch leitfähiger Flächen. Basiert auf dem Abschirmgewebe HNV80.

Dieses Erdungsband basiert auf unserem Abschirmgewebe HNV80 und wurde mittels selbstklebendem, elektrisch leitfähigem Kleber zu einem leitungsfähigen Erdungsband gewandelt und erweitert. Durch die Nutzung von HNV80 als Basis besitzt das Erdungsband neben der elektrischen Leitfähigkeit zusätzlich eine Schirmdämpfung von 80 dB gegen hochfrequente Funkstrahlung. Damit eignet sich dieses Erdungsband EB1 neben der Nutzung als Erdungsband auch zur Abschirmung kleiner Risse und kann diese wirksam überbrücken.

Erdung eines faradayschen Käfigs ist zwingend notwendig!

Die Erdung eines faradayschen Käfigs ist zwingend notwendig. Dies ist auch eine gesetzliche Notwendigkeit – so schreibt der Gesetzgeber vor das eine elektrisch leitfähige Fläche aus Gründen des Personenschutzes geerdet werden muss. Es geht hier um den zwingend notwendigen Potentialausgleich (bis hin zum FI Schutzschalter) welcher sich aus der “Anforderungen zum Schutz gegen elektrischen Schlag” ergibt und in einer DIN VDE Vorschrift bindend festgelegt ist.

Verarbeitung vom selbstklebenden Erdungsband EB1

Ein elektrisch leitfähiges Erdungsband ist eine hervorragende Möglichkeit zur elektrischen Verbindung ein abgeschirmten leitfähigen Flächen und Bahnen. Eine Alternative zum Erdungsband ist unser Additiv AF3 welche elektrisch leitfähige Carbonfasern enthält. Das Erdungsband wird zur elektrischen Kontaktierung direkt auf das verarbeitete Abschirmmaterial aufgeklebt. Aufgrund des elektrisch leitfähigen Klebers ist beides möglich.

Details zum abschirmenden Erdungsband EB1 mit leitfähigem Kleber

• Länge 10 m
• Selbstklebend
• Mit elektrisch leitfähigem Kleber
• Schirmdämpfung: 80 dB bei 1 GHz
• Breite 20 mm
• Dicke 0,1 mm
• Klebkraft 3 N/cm

Schematische Darstellung der Erdung eines Raumes mittels Erdungsband EB1

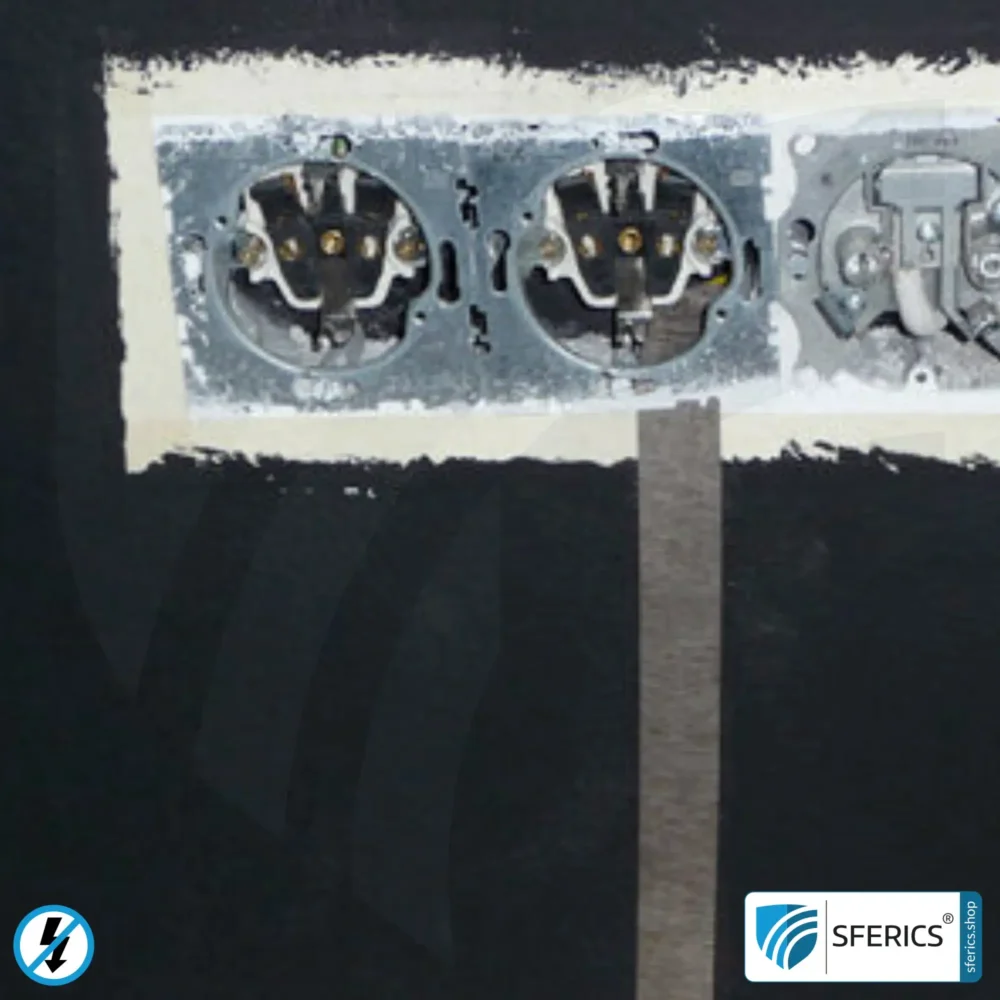

Bei der Abschirmfarbe wird das Erdungsband zwischen Lage 1 und Lage 2 aufgeklebt. Beim Abschirmgewebe und Abschirmvlies nach der Montage. Bzw. als allererstes, bevor ein Abschirmaterial auf die Fläche aufgebracht wird. Grundsätzlich wird das Erdungsband so verlegt das alle Flächen mit einander verbunden werden. Ob diese Verbindung unten am Boden oder oben kurz unter der Decke erfolgt ist irrelevant.

Es zählen bei der Erdung immer alle geschirmten Flächen, in der vorausschauenden Installation sind die 6 Seiten – Boden, Decke und 4 Wände. Einfach gesagt wird das Erdungsband einmal rundherum aufgeklebt, damit sind alle 4 Wände mit einander verbunden. Dann einmal hoch zur Decke und entlang einer Seite der Deckenfläche. Dann einmal runter zum Boden und entlang einer Seite der Bodenfläche. Auf diese einfache Weise werden alle Flächen elektrisch miteinander verbunden und können einfach an der  geerderten Steckdose oder geerdeten Heizungsrohr angeschlossen werden.

Diese einfache Theorie gestaltet sich in der Praxis meist komplexer durch zB. Wandunterbrechungen, Türen, Fenster, geklebte Parkettboden, usw.. In solchen Fällen kann es notwendig sein verschiedene Erdungsmaterialen und Abschirmmaterialen zu kombinieren. Nutzen Sie unsere Hotline zur Beratung!

Der Anschluss an die Erdung muss vom Elektriker durchgeführt werden. Wir empfehlen die Überprüfung der Elektroinstallation und auch der Erdung. Eine Erdung unseres Abschirmprodukte ist nur in Gebäuden mit einem TN-S, TT oder IT System zulässig. Der Erdungsanschluss an einem TN-C System ist nicht möglich bzw. mit einer Erneuerung einiger Teile der Elektroanlage verbunden. Keinesfalls darf eine Erdung in Netzformen mit kombiniertem PEN-Leiter durchgeführt werden!

Vorsicht beim unüberlegten Kauf ungeeigneter bzw. falscher Anwendung dieser Erdungsbänder!

Auch wenn das gesundheitliche Risiko eher gering ist, schlußendlich gehts um nichts anderes als die eigene Sicherheit und im schlimmsten aller Fälle um das eigene Leben. Wird beispielweise ein Erdungsband verwendet mit üblichem Industriekleber so wirkt dieses isolierend anstatt verbindend und damit bleibt die geschirmte Fläche bei falscher Anwendung des Erdungsbandes ungeerdet und damit kann der geschirmte Raum lebensgefährlich werden.

Es geht hierbei um die Problematik wenn in die elektrische Leitung gebohrt wird oder ein Nagel reingeschlagen wird. Ohne funktionierende Erdung bzw. den Potentialausgleich könnte sich über den Schaft des Bohrers bzw. Nagels der elektrische Strom auf die gesamt geschirmte Fläche ausbreiten. Auch wenn das Chance dafür sehr gering ist, es wird vom höchstmöglichen Risiko ausgegangen. Damit würden bei Hausstrom 220 V bei 16 A auf der Wand liegen, bei Starkstrom noch viel mehr.

Der lebensgefährliche Unfall passiert bei der Berührung der Wandfläche durch einen elektrischen Schlag. Eine Erdung bzw. der Potentialausgleich geschirmter, leitfähiger Flächen verhindert dies.
