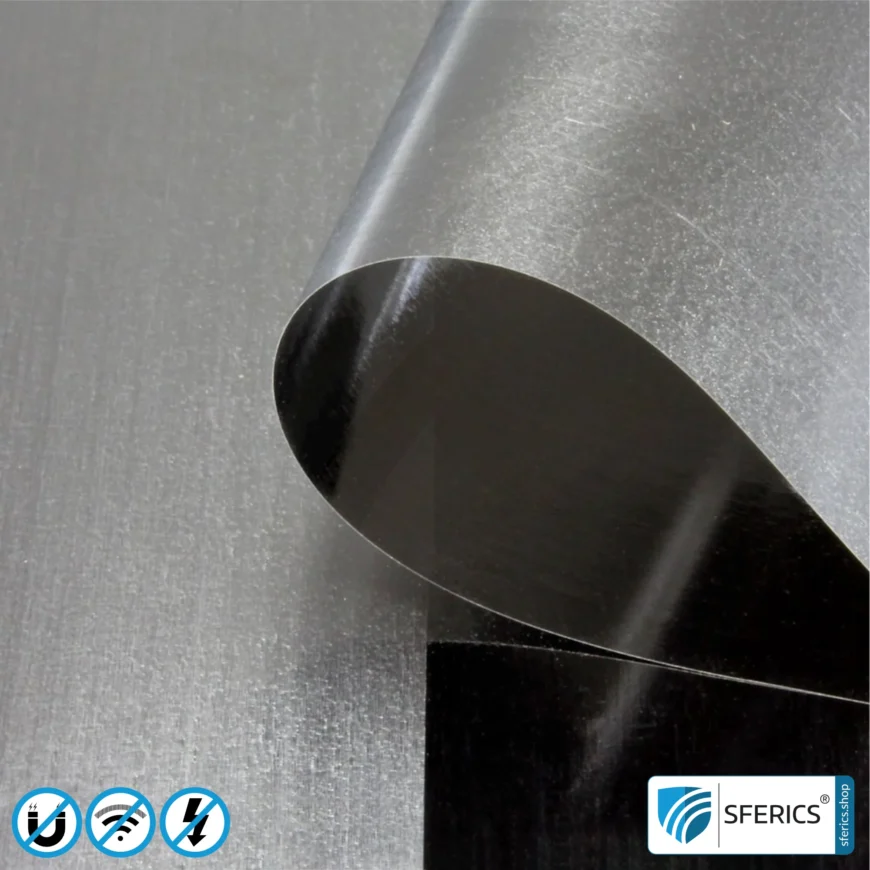

Die Magnetfeld-Abschirmfolie MCF5 besteht aus einer amorphen Cobaltlegierung und bietet effektiven Schutz. Mit einer Schirmdämpfung von 30 dB bei Magnetfeldern (97 % Wirkungsgrad), sogar 41 dB bei doppelter Schicht. Zudem bietet sie eine hohe Schirmdämpfung gegen HF-Funkstrahlung von bis zu 70 dB (99,99999 % Wirkungsgrad). Wirkungsvoll gegen 5G!
MCF5 ist eine abschirmende Folie für Magnetfelder, hergestellt aus einer amorphen Cobaltlegierung. Sie ist ideal zum Abschirmen von niederfrequenten magnetischen Wechselfeldern, elektrischen Wechselfeldern (NF) und hochfrequenten elektromagnetischen Feldern (HF). Da MCF5 lediglich 5 cm breit ist, ist sie ideal geeignet zum Abschirmen kleinerer Bereiche, wie z.B. in Elektronikgeräten oder für Kabel.
Mit MCF5 keine AbschirmungUnter Abschirmung wird der Schutz vor der Einwirkung externer Störfelder und Umwelteinflüsse (Immissionen) verstanden. » Mehr Info statischer Magnetfelder möglich!
Im Unterschied zur Abschirmfolie MCF5 kann klassisches MUMETALL® statische Magnetfelder abschirmen, obwohl dieser Effekt bei den üblichen Folien von 0,1 mm Dicke recht gering ist. Die Legierung der Abschirmfolie MCF5 basiert auf Cobalt und bietet umso besseren Schutz, je stärker die Magnetfelder verwirbelt sind. Da statische oder Permanentmagnetfelder keine Verwirbelungen aufweisen, können sie mit dieser Abschirmfolie MCF5 nicht abgeschirmt werden.
Überzeugende Eigenschaften der Abschirmfolie MCF5
MCF5 hat im Vergleich zu MUMETALL® zahlreiche Vorteile: MUMETALL® ist zwar weich, aber auch empfindlich, und seine Abschirmwirkung kann durch Biegen, Stöße und während der Verarbeitung schnell verloren gehen.
Im Gegensatz dazu bleibt MCF5 selbst bei kleinen Biegeradien flexibel und dennoch robust. Die Schirmdämpfung bleibt selbst bei hoher mechanischer Belastung bestehen. Zudem lässt sich MCF5 einfach mit einer Schere zuschneiden.
Technische Details zur Abschirmfolie MCF5 gegen Magnetfelder
- Breite: 5 cm

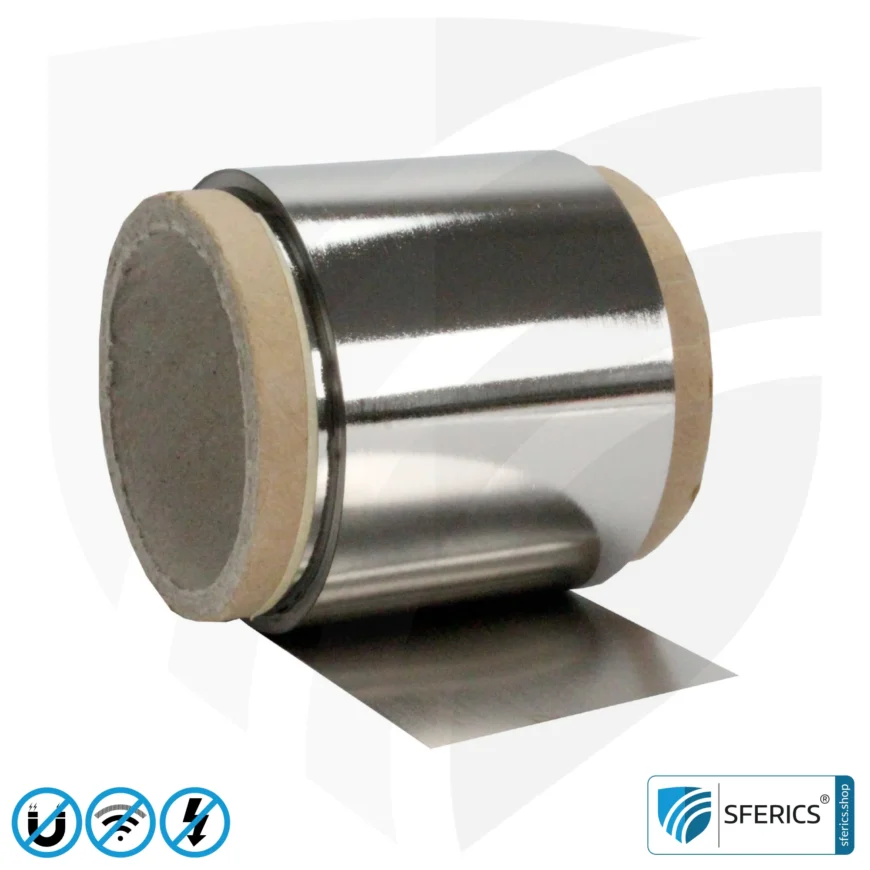

- Länge: 1 Laufmeter = 0,05 m² | 20 Laufmeter = 1 m² | 100 Laufmeter = 5 m²
- Schirmung NF Magnetfeld: 30 dB (97 %)
- Schirmdämpfung HF: 70 dB
- Flächengewicht: 180 g/m²; Di >Permeabilität: µ 4 = 25.000; µ max. = 100.000; Sättigungsinduktion: 0,55 T
- Zusammensetzung: Co, Fe, Mo, Nb, Si, B
Verarbeitung der Abschirmfolie MCF5
ACHTUNG: Die Seiten und Schnittkanten sind scharf wie Messer!
Auch wenn aktuell keine selbstklebende Version verfügbar ist, ist eine Verklebung dennoch einfach möglich. Wir empfehlen dafür die Verwendung von
- doppelseitigem Teppichklebeband mit 50 mm
- doppelseitigem Klebeband auf größeren Rollen
- handelsüblichem Flächenkleber (z.B. UHU, PATTEX)
Am besten wird ein Verkleberakel wie unser FVR10 verwendet, um die Folie auf dem Klebeband oder Kleber anzudrücken (und schützt damit aktiv vor Schnittverletzungen).
Erdung der MCF5 Abschirmfolie
Kann zur Abschirmung von niederfrequenten elektrischen Wechselfeldern (NF) aufgrund der leitfähigen Oberfläche einfach kontaktiert und somit geerdet werden.
Schirmleistung der MCF5 Abschirmfolie

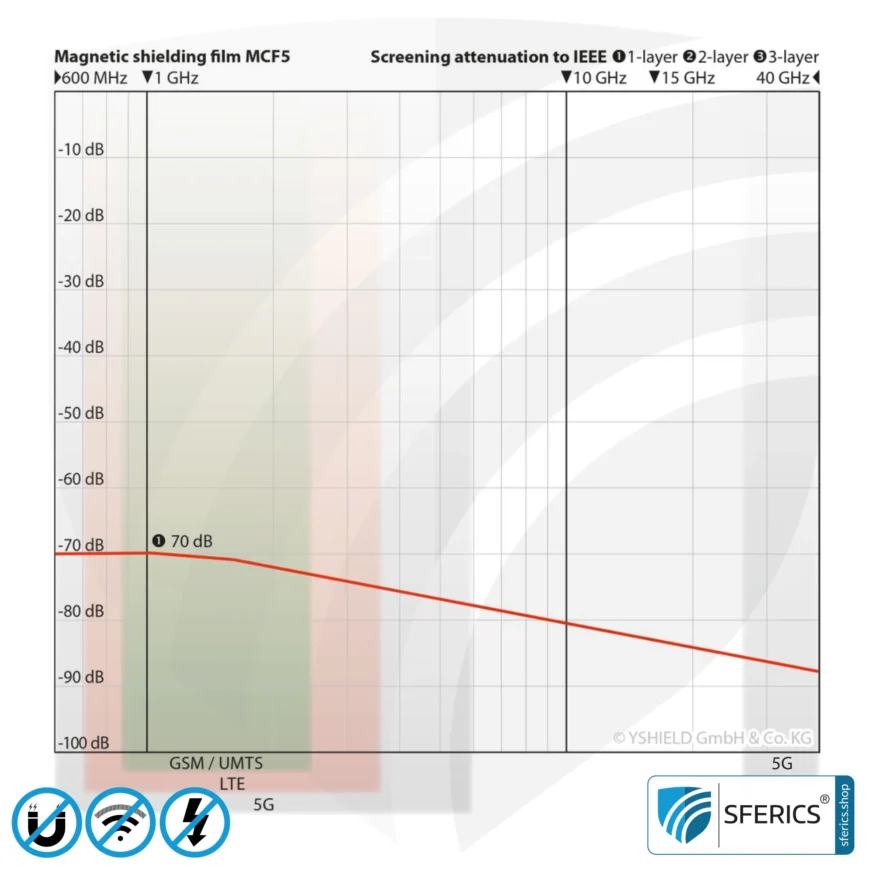

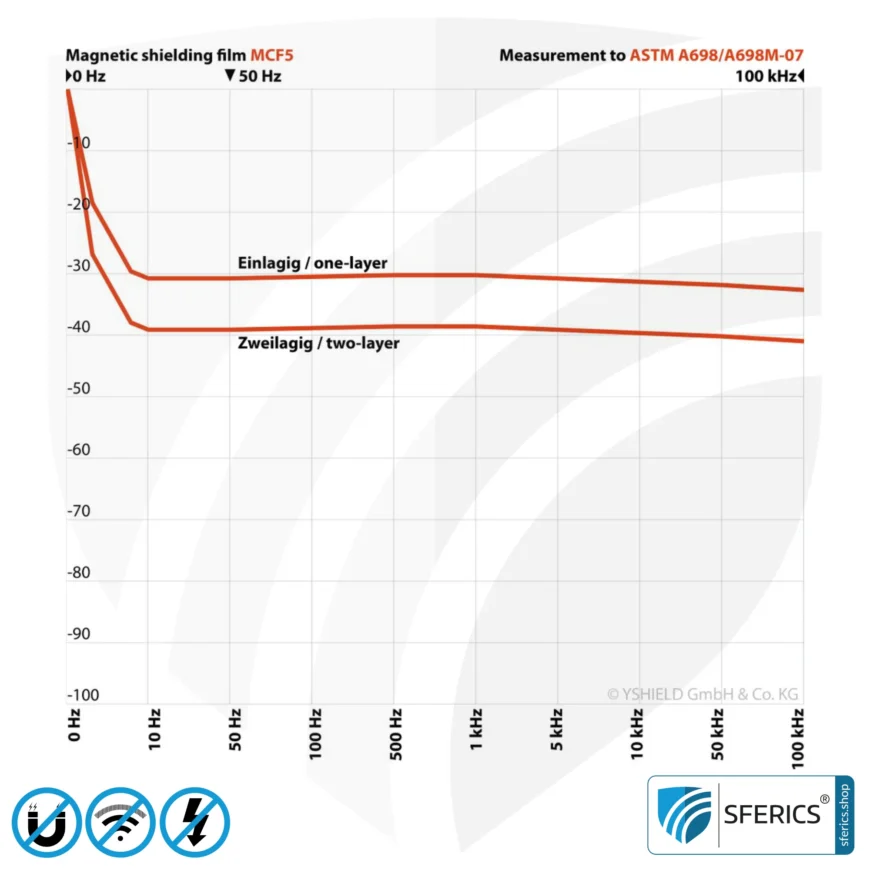

Die Schirmdämpfungen wird regelmässig im Labor gemessen, HF nach ASTM D4935-10, NF-Magnetfeld nach ASTM A698/A698M-07.
Kein Widerrufsrecht bei der Abschirmfolie MCF5
Wie bei Zuschnitten üblich, besteht bei der Abschirmfolie MCF5 kein Rückgaberecht. Bitte beachten das ein Widerrufsrecht bei diesem Produkt nicht gilt, da speziell für den Kunden zugeschnitten. Ein Wiederverkauf zugeschnittener Ware ist nicht mehr möglich. Aus diesem Grund ist die kostenfreie MCF5 Abschirmfolienmuster-Anforderung möglich. Mit der Bestellung von Zuschnittware wird der Verzicht auf das gesetzliche Widerrufsrecht akzeptiert.
Mindermengenzuschläge für Kleinstmengen bis 3 Laufmeter wurden aus Gründen von Transparenz und Fairness entfernt. Der einzelne Laufmeter hat somit immer den gleichen Preis bzw. Preisvorteil bei größeren Mengen. Zur Refinanzierung von Aufwand und Verpackung berechnen wir pauschal pro Zuschnitt € 6,90.
